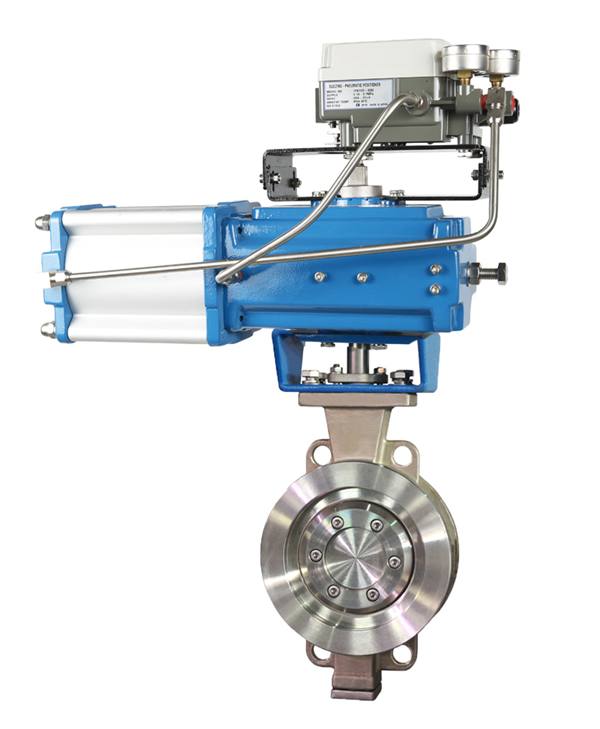

| 蝶閥是一種直角回轉的高級控制閥，其可作調節閥使用，也可作開關閥使用。我公司研發的長壽命節能型蝶閥，采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，解決了傳統偏心蝶閥在啟閉0° 10° 瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶版在開啟瞬間密封面即分離，關閉接觸即密封的效果，從而延長使用壽命，適用于對氣體、固體顆粒和液體的控制。本產品廣泛用于化工、石油、化纖、電力、冶金、制藥、環保、造紙等工業部門的自控系統。設計特點 自潤滑軸承 閥桿雙軸承固定，具有極高的回轉精度和轉動穩定性。軸承采用不銹鋼表面燒結銅然后在銅表面扎制PTFE的特殊工藝制作，具有超強的耐磨性能和自潤滑功能，避免了閥門在長期使用中閥桿和軸承咬死現象的發生。 閥體 閥體采用薄型設計外型美觀輕巧，體積小、重量輕、材料耗用省與其他同口徑閥相比更經濟。 閥桿 外圓采用無芯磨精磨與填料之間的配合摩擦系數小，最大限度地減小摩擦損耗，大大降低了閥門啟閉扭矩。 閥板 采用三偏心設計提供了機械式密封，使漆面密封不依賴于壓差。即使在很低的壓差下也能保證很好的密封。 密封環 采用多層次密封結構設計，也可根據工況選擇金屬硬密封閥座和RTFE閥座。 技術參數 公稱通徑DN: 50、65、8O、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200。 公稱壓力PN: 1.0、1.6、2.5、4.0、ANSI、150LB、300LB。 連接形式：對夾式、法蘭式、凸耳式。 溫度范圍：軟密封-40℃~+160℃，硬密封-40℃~+425℃ 泄漏等級：金屬密封開關閥按GB/T 13927中D級規定，調節閥按GB/T4213中V級規定，軟密封零泄露。 壓力試驗：閥體耐壓測試壓力最大工作壓力的1.5倍。密封測試壓力為最大工作壓力1.1倍，測試介質為水。 流量特性：三維偏心蝶稠的固有流量特性為近似等百分比特性。 |
