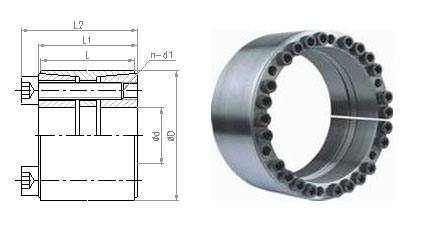

Z12A型脹緊聯結套

點擊圖片查看大圖

詳細信息

Z12A型脹緊聯結套的基本尺寸與技術參數
基本尺寸					額定負荷		脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N.m	質量 kg
d	D	L	L1	L2	軸向力 Ft kN Pax(Mt=0)	轉矩 Mt kN.m Pax(Ft=0)	脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘?shù)臄Q緊力矩 Ma N.m	質量 kg
25	55	32	40	46	67	0.84	297	101	17	0.47
28	55	32	40	46	67	0.94	265	101	17	0.44
30	55	32	40	46	67	1	248	101	17	0.42
35	60	44	54	60	74	1.3	165	87	17	1
40	75	44	54	62	145	2.9	282	116	41	1.1
45	75	44	54	62	145	3.26	251	116	41	1.2
50	80	56	64	72	165	4.15	200	98	41	1.4
55	85	56	64	72	186	5.15	205	104	41	1.6
60	90	56	64	72	207	6.2	202	106	41	1.7
65	95	56	64	72	207	6.75	187	100	41	1.9
70	110	70	78	88	329	11.5	223	114	83	3.1
80	120	70	78	88	362	14.5	215	115	83	3.5
90	130	70	78	88	390	17.8	208	115	83	3.8
100	145	90	100	112	527	26.3	200	107	145	6.1
110	155	90	100	112	575	31.8	198	110	145	6.6
120	165	90	100	112	670	40.4	212	120	145	7.2
130	180	104	116	130	759	49	180	112	230	11.1
140	190	104	116	130	842.8	59	186	124	230	11.8
150	200	104	116	130	896.6	67	185	127	230	12.6
160	210	104	116	130	950	76	183	128	230	13.4
170	225	134	146	162	1223.5	104	172	113	355	19.6
180	235	134	146	162	1288.8	116	172	115	355	20.6
190	250	134	146	162	1363	129.5	172	116	355	23.8
200	260	134	146	162	1437.5	143.7	172	112	355	24.9
220	285	134	146	162	1581.8	174	172	115	355	29.6
240	305	134	146	162	1725	207	172	119	355	31.9
260	325	134	146	162	1846	240	170	117	355	34.3
280	355	165	177	197	2428.5	340	168	117	690	52
300	375	165	177	197	2540	381	161	123	690	55.3
320	405	165	177	197	2881	461	175	119	690	67.3
340	425	165	177	197	2994	509	171	119	690	71
360	455	190	202	224	3588.8	646	169	115	930	96.5
380	475	190	202	224	3821	726	170	115	930	101.2
400	495	190	202	224	3960	792	168	120	930	106
420	515	190	202	224	4100	861	165	1l6	930	110.7
440	535	190	202	224	4260	937	165	112	930	110
460	555	190	202	224	4260	980	158	107	930	113
480	575	190	202	224	5000	1200	176	121	930	118
500	595	190	202	224	5000	1240	169	1l7	930	122
520	615	190	202	224	5330	1390	174	121	930	126
540	635	190	202	224	5330	1440	168	117	930	131
560	655	190	202	224	5680	1590	172	121	930	135
580	675	190	202	224	5860	1705	172	121	930	140
600	695	190	202	224	5860	1760	166	118	930	144
