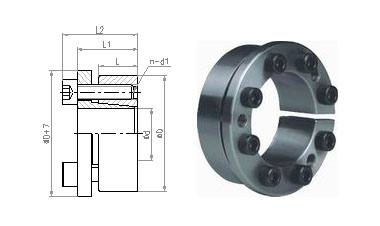

Z6型脹緊聯結套基本尺寸與技術參數

基本尺寸（mm）

額定負荷

脹套與軸結合
面上的壓力
Pf
N/mm2

脹套與轂結合
面上的壓力
Pf’
N/mm2

螺釘的擰緊力矩
Ma
N.m

質量
kg

d

D

L

L1

L2

軸向力
Ft kN
Pax(Mt=0)

轉矩
Mt kN.m
Pax(Ft=0)

14

55

17

30

38

18

127

208

52.5

25

0.48

16

55

17

30

38

18

142

181

52.5

25

0.47

18

55

17

30

38

18

157

161

52.5

25

0.46

19

55

17

30

38

18

165

152

52.5

25

0.46

20

55

17

30

38

18

172

145

52.5

25

0.45

22

55

17

30

38

25.5

285

186

75

35

0.44

24

55

17

30

38

25.5

307

170

75

35

0.42

25

55

17

30

38

25.5

315

163

75

35

0.41

28

55

17

30

38

31.5

435

175

89

41

0.39

30

55

17

30

38

31.5

472

163

89

41

0.37

24

65

17

30

38

37.4

440

244

90

30

0.62

25

65

17

30

38

37.4

460

234

90

30

0.61

28

65

17

30

38

43.6

600

243

105

35

0.58

30

65

17

30

38

43.6

640

227

105

35

0.56

32

65

17

30

38

43.6

690

213

105

35

0.55

35

65

17

30

38

52.5

910

234

126

41

0.51

38

65

17

30

38

52.5

990

216

126

41

0.48

40

65

17

30

38

52.5

1050

205

125

41

0.46

30

80

20

33

41

52.4

780

232

87

30

1.01

32

80

20

33

41

52.4

830

217.5

87

30

0.99

35

80

20

33

41

61

1060

232

102

35

0.96

38

80

20

33

41

61

1150

214

102

35

0.92

40

80

20

33

41

61

1220

203

102

35

0.89

42

80

20

33

41

73.5

1540

233

122

41

0.86

45

80

20

33

41

73.5

1650

217

122

41

0.82

48

80

20

33

41

73.5

1760

203

122

41

0.76

50

80

20

33

41

73.5

1830

195

122

41

0.73
